Варианты и модификации (продолжение)
Специализированные самолеты для Авиации ВМФ
Ту-16Т. С самого начала проектирования Ту-16 предполагалось его использование в интересах ВМФ. 12 июля 1954 г. вышло Распоряжение Совета Министров СССР №7501 об оборудовании бомбардировщиков Ту-16 минно-торпедным вооружением. Для его испытания был выделен серийный Ту-16 №4200501, выпущенный казанским заводом. Практически этот самолет стал опытным торпедоносцем, получившим обозначение Ту-16Т или изделие «НТ». В общей сложности до момента прекращения серии в 1957 г. воронежский авиазавод выпустил 76 Ту-16Т. Одновременно на этом же заводе велась переделка в торпедоносцы обычных Ту-16 из состава Авиации ВМФ.
Для размещения морского вооружения Ту-16Т имели измененный грузоотсек. Они могли нести две реактивные авиационные торпеды РАТ-52, шесть высотных торпед 45-54ВТ (или низковысотных 45-56НТ), две глубинные бомбы ВБ-2Ф. 12 авиационных донных мин АМД-4-500 или четыре мины АМД-4-10ОО. В грузоотсеке также могли подвешиваться реактивно-всплывающие мины РМ-1 и РМ-2. универсальные донные мины УДМ, донные мины МДМ-3, МДМ-4, МДМ-5, «Серпей», якорные мины «Лира», мины типа АМД-2М, ИГД-М, «Десна», учебные мины-бомбы УПАМБ-100/80. торпеды
45-36МАВ. Общий вес морских видов вооружения достигал 8,7 т. Кроме того, Ту- 16Т мог брать полный комплект вооружения обычного бомбардировщика - до 9 т. Внешне Ту-16Т от бомбардировщика Ту-16 отличался лишь несколько иной конструкцией створок грузоотсека.
Постановщики мин. Некоторые модификации Ту-16, в частности, Ту-16СПС, Ту-16 «Елка», Ту-16Р в процессе эксплуатации в Авиации ВМФ переоборудовались в постановщики мин. При этом кабина оператора в грузоотсеке не снималась, что давало возможность произвести обратное переоборудование. Несколько Ту-16 из состава Краснознаменного Черноморского флота (ЧФ) в начале 70-х гг. доработали путем снятия аппаратуры . СПС. СРС, АСО-16. фотооборудования и установки в грузоотсеке кассетных держателей КДЗ-416 и КД4-316. Переоборудованные самолеты допускали подвеску следующих вариантов минного вооружения: АМД-500М -6шт..ИГДМ-500- 12 шт., УДМ-500 - 12 шт., ИГДМ - 4 шт., АМД-2М -4 шт., «Лира» - 4 шт., «Серпей» - 4 шт.. АПМ - 4 шт., РМ-1 - 4 шт. и УДМ-2 - 4 шт.
Ту-16ПЛО. В начале 1960-х гг. в связи с острой нехваткой противолодочных самолетов командующий авиацией Северного флота (СФ) Е.И.Корзунов выступил с инициативой оборудовать для поиска и уничтожения субмарин первые морские варианты Ту-16. Из подчиненных ему офицеров тут же было сформировано «общественное КБ», которое разработало проект оснащения «шестнадцатых» противолодочным оружием, в том числе ядерным. Проект был направлен разработчикам машины и получил одобрение Туполева, после чего в течение двух месяцев несколько самолетов прошли модернизацию на одном из ремонтных заводов (АРЗ). Массовое переоборудование Ту- 16Т в Ту- 16ПЛО (встречается и обозначение Ту-16ПЛ) развернулось на СФ в 1962 г.. а на Тихоокеанском флоте (ТОФ) -в 1963 г. Самолеты могли действовать на удалении около 1000 км от аэродрома базирования (без учета дозаправки в полете), а для слежения за подводными лодками на них устанавливалась система «Баку» и комплект радиогидробуев*. При этом часть оборонительного и бомбардировочного вооружения снималась. Взлетная масса Ту-16ПЛ0 достигала 79 т, боевая нагрузка - 3 т. скорость патрулирования составляла 420-430 км/ч.
Ту-16С. 26 декабря 1955 г. вышло Постановление Совмина СССР №1952-1047. которое обязывало МАП оборудовать Ту-16 самоходной лодкой и предъявить опытный самолет-спасатель Ту-16С на Государственные испытания (ГИ) в 1-м квартале 1957 г. Работы по переоборудованию проводились в Томилинском филиале ОКБ-156 под руководством И.Ф.Нез-валя. Радиоуправляемая лодка «Фрегат» подвешивалась под фюзеляжем Ту-16. а сам носитель оснащался аппаратурой определения местонахождения терпящих бедствие. Система успешно прошла испытания на ЧФ и была принята на снабжение Авиации ВМФ. Начиная с 1965 г., на серийных заводах в спасатели было переоборудовано большинство Ту- 16Т.
Ту-16СП. В 1970-е гг. несколько Ту-16С были переоборудованы в противолодочные самолеты Ту-16СП. На них в грузоотсеках устанавливался мощный радиолокатор, позволявший осуществлять поиск субмарин в надводном положении или под перископом, а также надводных кораблей. Самолет мог вооружаться противолодочными торпедами и оснащаться радиогидробуями. Ту-16СП по своему назначению был близок к дальнему противолодочному самолету Ту-142, и с принятием на вооружение этой машины потребность в нем отпала.
* Подробно о работе системы "Баку- и о методах противолодочной борьбы см. в "АиВ". №№6'96, 3*97. 399. 6'99
Самолет-спасатель Ту-16С (кадр киносъемки)
Авиационно-ракетные комплексы
Ту-16КС. Создание первой советской авиационно-ракетной системы дальнего действия «Комета» развернулось в 1947 г. Крылатую ракету КС-1 (по тогдашней терминологии «Крылатый снаряд-1», изделие «Е») разрабатывало ОКБ-155 А.И.Микояна (руководили М.И.Гуревич и А.Я.Березняк), самолет-носитель Ту-4 готовило ОКБ-156 А. Н.Туполева (руководил А.В.На-дашкевич); систему управления и наведения делало СКБ-1 (руководил С.Л.Берия -сын Л.П.Берии), оно же играло роль головного разработчика «Кометы». Основным назначением системы была борьба с надводными кораблями на рубежах до 2000 км от места базирования. КС-1 оснащалась двигателем РД-500К и имела следующие характеристики: длину - 8,29 м, размах крыла - 4,722 м, стартовую массу - 2735 кг, массу боевой части - 1000 кг, максимальную скорость - 1050-1100 км/ч и дальность полета - 70-90 км.
Система управления включала часть, установленную на ракете, и часть, установленную на самолете-носителе. На КС-1 размещались сопряженные с автопилотом АПК-5 радиоаппаратура управления (К-2), приемная антенна которой находилась на киле, и аппаратура самонаведения (К-1)( антенна которой устанавливалась в носовой части фюзеляжа над воздухозаборником. На самолете монтировалась РЛС поиска, обнаружения, захвата и автосопровождения цели «Кобальт», а также аппаратура радиоуправления ракеты (эта часть оборудования обозначалась К-3). Система действовала следующим образом. РЛС «Кобальт» работала в режиме кругового обзора, осуществляя поиск корабля противника. После обнаружения цели станция переводилась в режим захвата и сопровождения. После пуска КС-1 летел по радиокомандам оператора, а с момента захвата цели радиолокационной пассивной головкой, работавшей по отраженному лучу РЛС «Кобальт», он переходил на самонаведение.
Успешные испытания Ту-16 побудили применить его в качестве носителя уже отработанного ракетного комплекса, что должно было значительно повысить боевые возможности системы «Комета». Модернизированная противокорабельная авиационно-ракетная система дальнего действия получила обозначение Ту-16КС (изделие «ИКС», иногда в обозначении самолета употреблялась буква Е).
В 1954 г. в опытный ракетоносец переоборудовали серийный Ту-16 №4200305. При этом на машину перенесли самолетную часть комплекса «Комета» с Ту-4. Изменениям подверглась лишь РЛС, которая стала называться «Кобальт- 1М». Экипаж носителя возрос до семи человек. Заводские испытания, которые начались в августе и закончились в ноябре 1954 г., провел экипаж во главе с летчиком-испытателем Ю.Т.Алашеевым. Всего выполнили 18 полетов общей продолжительностью 9 ч 14 мин. Боевой сброс КС-1 производился на высотах 3500-4000 м и скоростях до
370 км/ч по прибору, при этом сброс не влиял на поведение носителя. Максимальная приборная скорость Ту-16 с двумя КС-1 составляла 575 км/ч, при этом вибрации подвесок не наблюдались. В Акте по результатам заводских испытаний отмечалось, что взлет и посадка Ту-16 с двумя КС-1 по технике пилотирования ничем не отличаются от взлета и посадки серийных машин. Посадочная скорость при массе 47000 кг (с двумя КС-1) увеличилась на 10-15 км/ч. Станция «Кобальт -1М» работала нормально, цель обнаруживалась примерно за 160 км, ее захват и автосопровождение были устойчивы. При полетах с одной ракетой ее рекомендовалось подвешивать под левую консоль, а компенсацию производить перекачкой топлива в правую. Кроме того, максимальную скорость полета самолета с выпущенной антенной РЛС рекомендовалось выдерживать в пределах 520-550 км/ч по прибору из-за вибрации обтекателя антенны.
В начале следующего года опытный Ту-16КС успешно прошел испытания на полигоне Багерово, после чего был рекомендован для принятия на вооружение. С 1954 по 1958 гг. завод №22 в Казани выпустил 107 Ту-16КС, из них в 1958 г. 59 машин с системой дозаправки Ту-16КС(ЗА). Из общего числа носителей порядка 40 в 1960-х гг. были переданы Индонезии и Египту, а 65 переделали в носители ракет КСР-2 и КСР-11.
Ту-16КС получили в НАТО кодовое обозначение Badger-B
Пуск крылатой ракеты КС-1
Опытная крылатая ракета КСР
Подвеска на Ту-16КС крылатой ракеты КС-1
Приборное оборудование рабочих мест летчиков (штурвалы демонтированы)

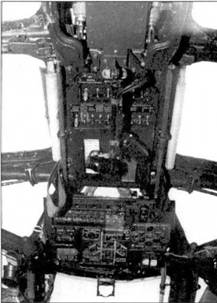

Верхняя панель в кабине Ту-16К-26
Верхняя панель в кабине Ту-16А
